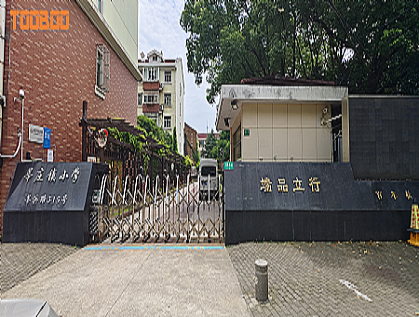

项目背景介绍：闵行区莘庄镇小学是一所义务制教育公立小学，曾荣获联合国教科文组织中国可持续发展教育ESD项目示范学校、和谐中国首届全国中小学校园文化建设十佳示范学校、全国课外阅读先进学校、全国在线教育先进学校、上海市依法治校示范校、上海市行为规范示范校等几十项市级及以上荣誉。

项目需求：其中，北校区的广播系统，已经使用了长达十年之久，已经达到报废年限，不仅仅是技术上和功能上的落后，也存在安全隐患的风险，故提出进行广播系统改造的方案；此次改造将原有的线路和设备全面更换为数字广播系统，以满足现代教育发展的需要。

校园广播系统是每个学校必不可少的基础设施之一，它以其实用性、经济型、便捷性被各所学校所应用。主要用于举行全校活动、通知、升旗、课间操、打铃、播放课间音乐、消防报警、召开全校大会等活动。此次改造主要涵盖以下功能： 上下课钟声、校集会、做广播操、眼保健操的扩声、l发布各种会议通知及寻呼，提供背景音乐、提供校运动会及操场活动、大教室（阶梯教室）的扩声、提供校园广播站播新闻等业余播放平台、向师生传达上级的政策、指示，播送校长讲话、播送教学语音文件，课前问候（祝福）语音文件，放学嘱咐语音文件、必要时强行发布灾害性事故警报，指挥现场救护和疏散；

具体设计：本项目的主控制中心设置消防控制室，主要有网络广播主机服务器、4寸网络寻呼话筒、电源时序器等设备； 根据学校要求，对以下区域进行扩声配置，按照“统一规划、讲究实效、安全可靠”的原则，确立该系统的解决方案。本系统扬声器主要分布于公共区域（例如公共走道等人员流通性高的区域，部分扬声器均是根据现场的实际环境条件而按需配置），尽量减少线路施工。操场区域、体育馆、教室综合楼、教学楼走道，设置网络化解码终端+纯后级功率放大器和IP功放两种模式负责各自区域节目播放，各区域的网络化解码终端主要对来自主控服务器的控制信号和音频信号进行实时解码和播放。

教室区∶ 学校现每个实验室及普通教室分别设计一个壁挂音箱IPS-1030。每只音箱只需一个220V电源，一个网络接口；因为每个教室都是IP数字音箱，所以每个学期老师都可以把教室任意排列编组，划成需要的年纪编组。走道、体育馆区∶ 音乐打铃声音比较柔和，为了让师生在下课休息活动范围内都能够听到铃音，学校综合楼、教学楼楼道也设计音箱，按照每层楼道长度设计壁挂音箱DS-66。图书馆、会议室则配置了天花喇叭FSP-509Y和壁挂喇叭DS-66；高低年级操场区域，均配置了若干只室外铝合金音柱WS-120，采用铝合金宽频音柱，保证声音的清晰，而且专业级室外防水设计，更加适配。

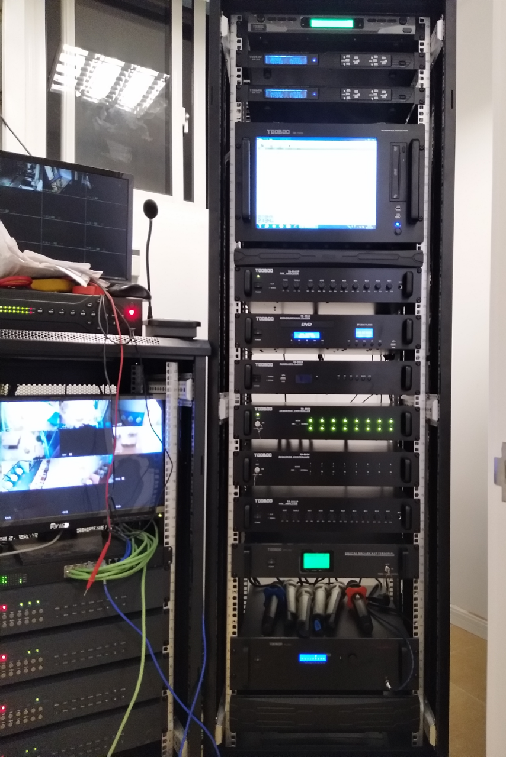

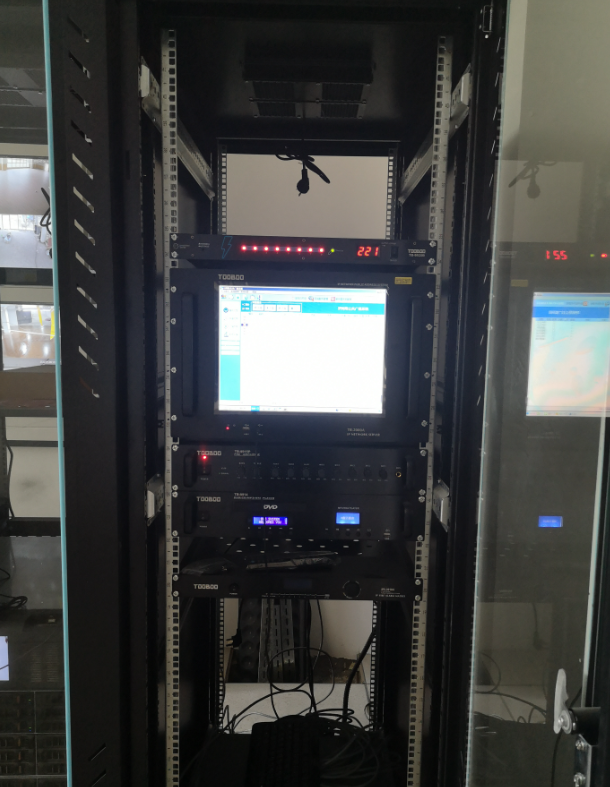

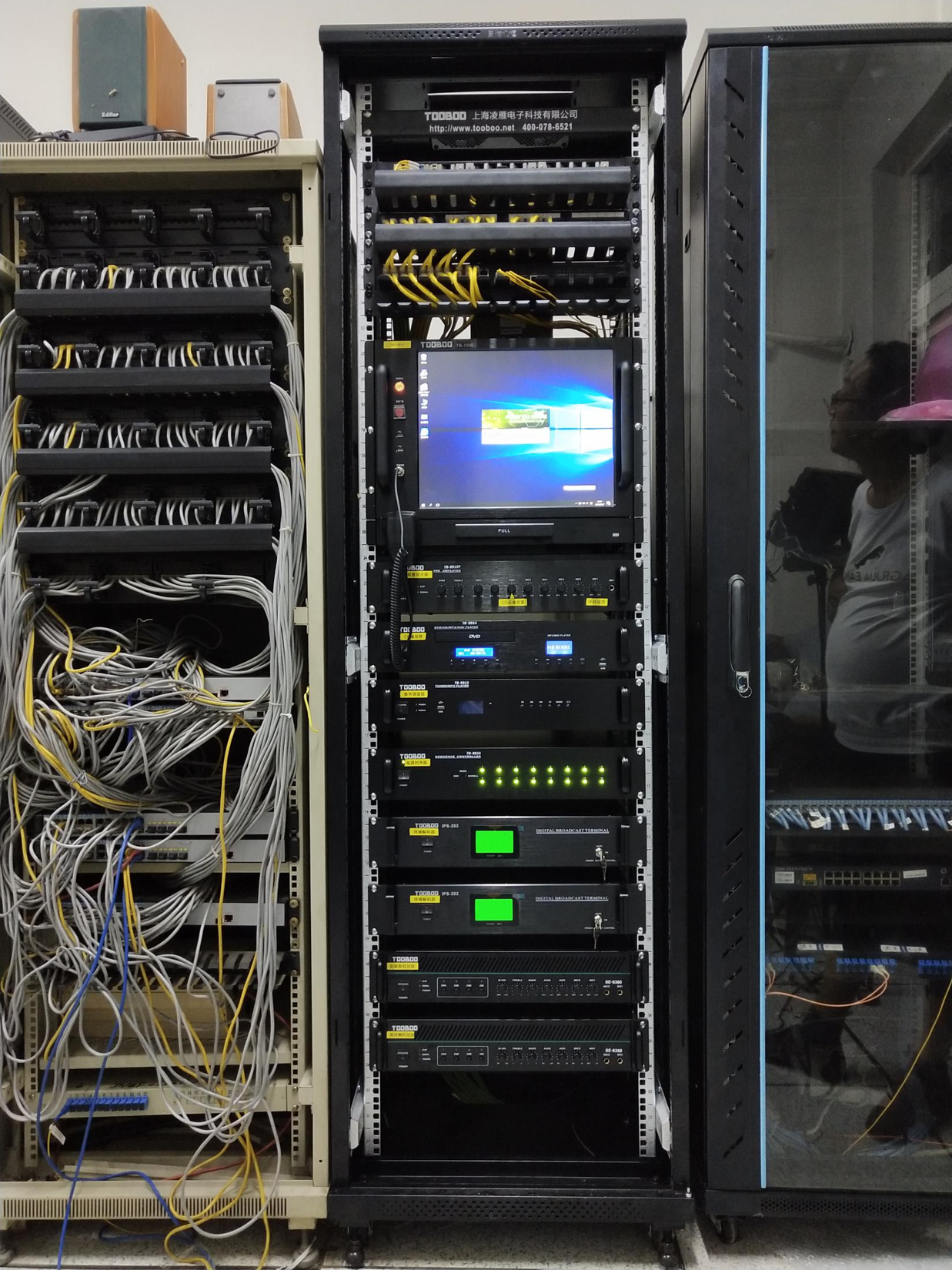

机房机柜数字IP广播部分，选用TOOBOO数字TB-1000系统,采用17英寸工业级加固触摸屏，简单易用的触摸屏操控，作为核心设备--TB-1000，采用专业机架式工控机箱体设计，具备多个分控中心，消防报警自动强切，区域自动识别，具有手握式紧急话筒，可设置优先级，在紧急时，可全区紧急广播喊话。IP触屏寻呼话筒IPS-1020H和,监听音箱IPS-1030和IP功放IPS-120C,IPS-550C-F,,IPS-360C等。此外还配置了机架式解码终端IPS-202，此终端3寸LED屏人机操作使用遥控键盘,通过液晶屏显示菜单,配置了遥控器,可点播服务器中音频文件,可轻松控制节目快进,快退,播放,暂停及书签设置：具有顺序,循环等多种播放模式，终端采用全封闭设计,无任何外露接口,防灰尘,防破坏设计。另配置了十六路电源时序器TB-9926等周边设备。下图为机房设备安装图：

扩声部分：校内走廊教室等处，采用若干天花喇叭FSP-509Y、挂墙音箱DS-66 ，,操场以及走道等室外部分选用了防水音柱WS-120以及网络音柱IPS-60W,等多款室外音柱，根据实地搭配，选择功率最适宜的音柱，整体造型美观，功能强大，扩声效果好，耐高温抗腐蚀。

TOOBOO室外音柱系列还有各种型号，不同的尺寸大小和颜色，造型优美， 材料精致，防水防腐性好，可根据实际情况选择适合的型号。下图为校内操场的音柱实物图，安放在操场看台四周，球场四周，室外走道两侧，当学校举行升旗，出操以及体育课，运动会，大中小型文艺汇演，时时都可以完美的扩声。

大型项目的实施，需在过程中的方方面面都做到双方信任，TOOBOO品牌在安装过程中提供技术支持，安装指导，最完整的售后体系保障产品质量与服务。  在项目实施过程中严格按照公共广播的设计要求，整体设备不存在任何浪费，各个设备物尽其用，相辅相成。数字广播1000系统非常完善的实现校园的活动要求。凌雁科技致力于公共广播，为多所校园设计广播方案，获得一致好评！

此次工程项目是对于海宁高级中学的舞台设备进行设计，舞台设备项目涉及到音响扩声系统、会议发言系统、舞台灯光和舞台机械等系统等多系统融合，项目实现以下功能：

l 满足召开各种比赛活动、报告会、演讲会、讨论会议、学习术交流等需要；

l 满足召开职工大会等会议的需要；

l 满足举办舞台文艺演出需求，音响效果满足专业要求；

l 满足大型演出宽频带高保真的扩声要求；

l 满足消防紧急广播的要求；

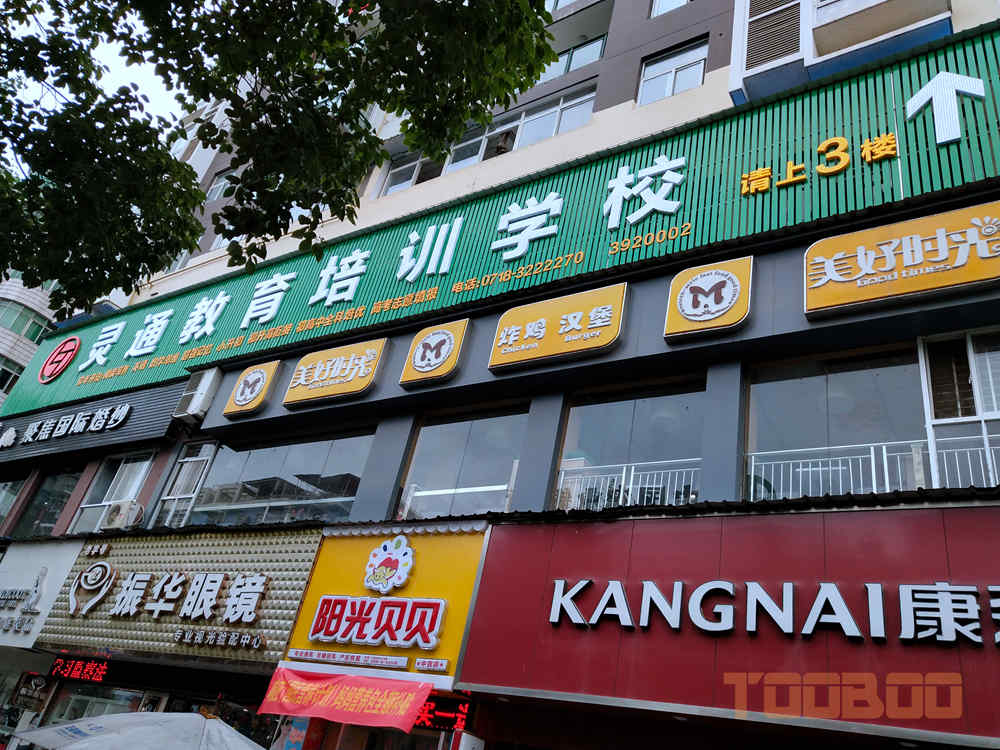

灵通教育培训学校是由教育局批准具有教育资质的由一批教育专家和重点学校的语、数、外名师共同创办的专门从事中小学生思维及能力训练，数学、作文阅读及外校备考等教育专业科研的培训学校。以小学、初中、高中文化教育为主，根据学员自身情况可定制辅导方案的高标准、综合性全能教育培训学校。位于建始邺州广场旁。

暑期来临，为了使学生们有更好的学习生活环境，全国各地的高校也是在暑期争分夺秒，上海凌雁科技作为全国校园广播行业领头者也是忙得不亦乐乎！

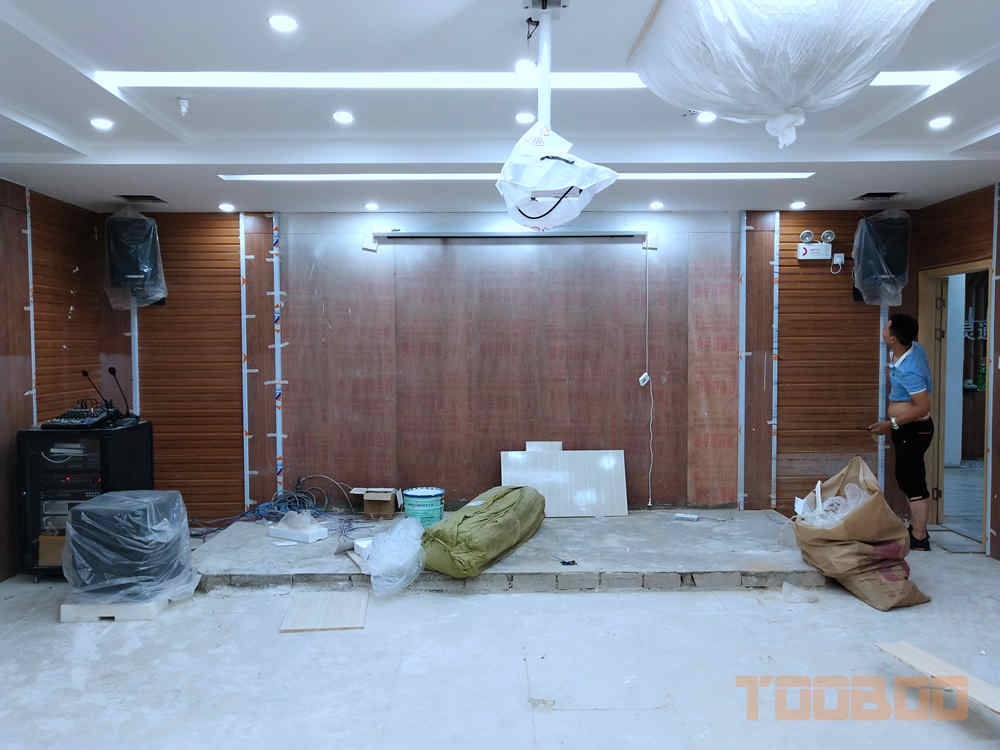

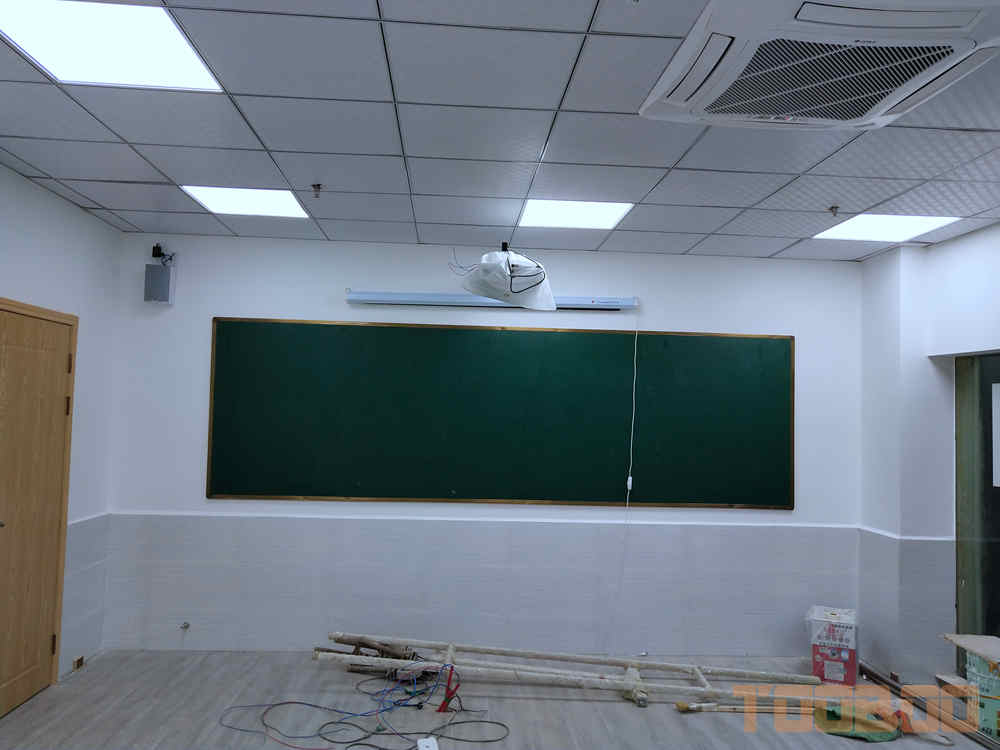

图为灵通教育培训学校现场施工中...炎炎夏日小编真的是对工作人员充满敬佩！

灵通培训学校的教室内采用IP广播数字音箱IPS-1030S16只 、吸顶天花喇叭FSP-503Y16只、可满足教室内的广播通知、上下课打铃、以及播放背景音乐等功能...

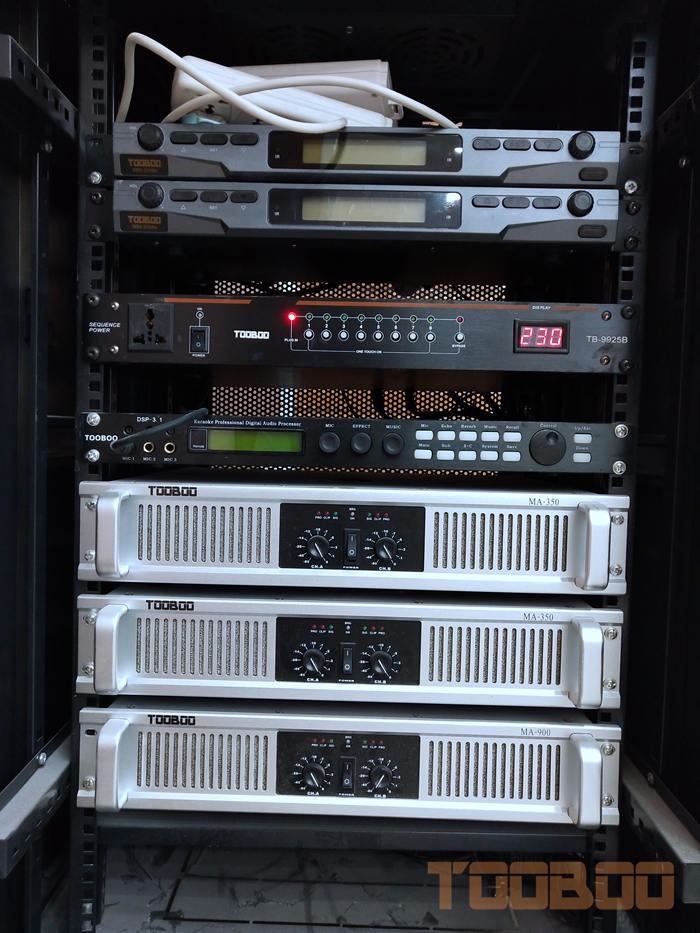

灵通学校多功能报告厅采用凌雁科技TOOBOO品牌8路电源时序器TB-9925B、前级处理器DSP-3.1、各一台，功放MA-350两台、MA-900一台、以及一拖二无线话筒WM-2006S两套、鹅颈话筒LM-797两套。

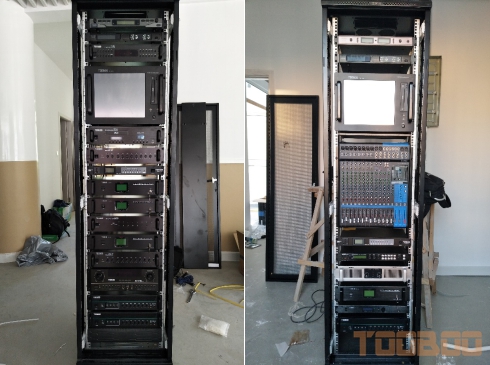

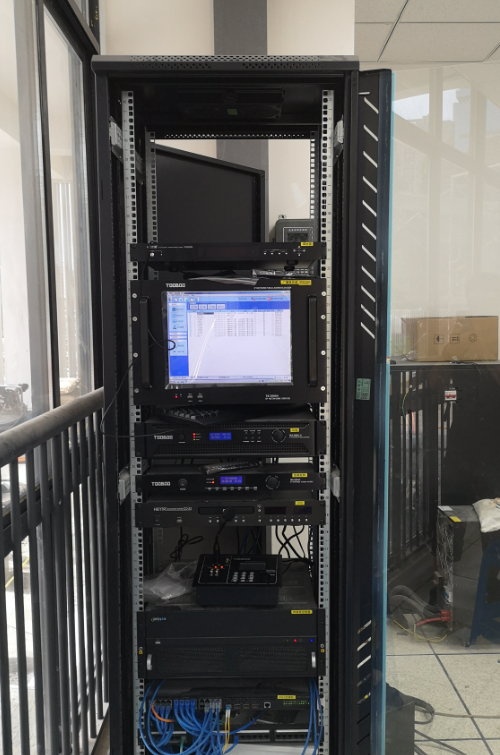

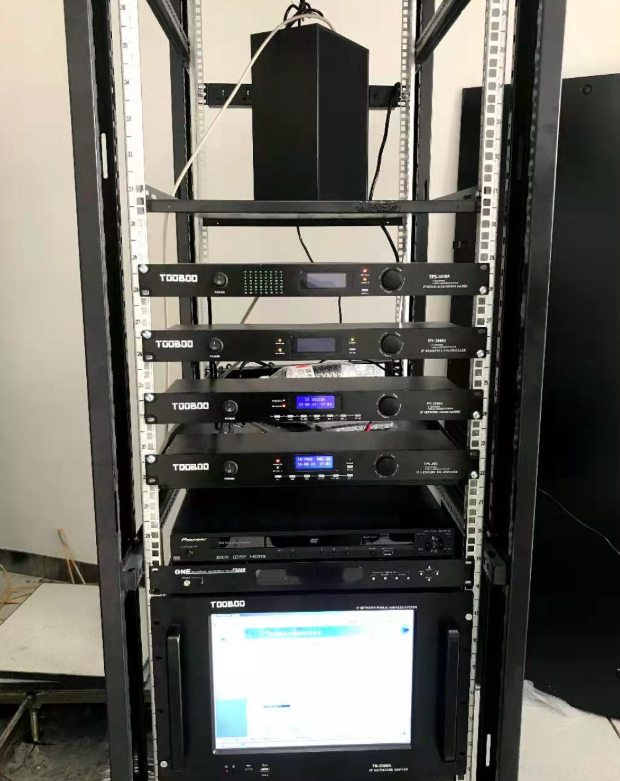

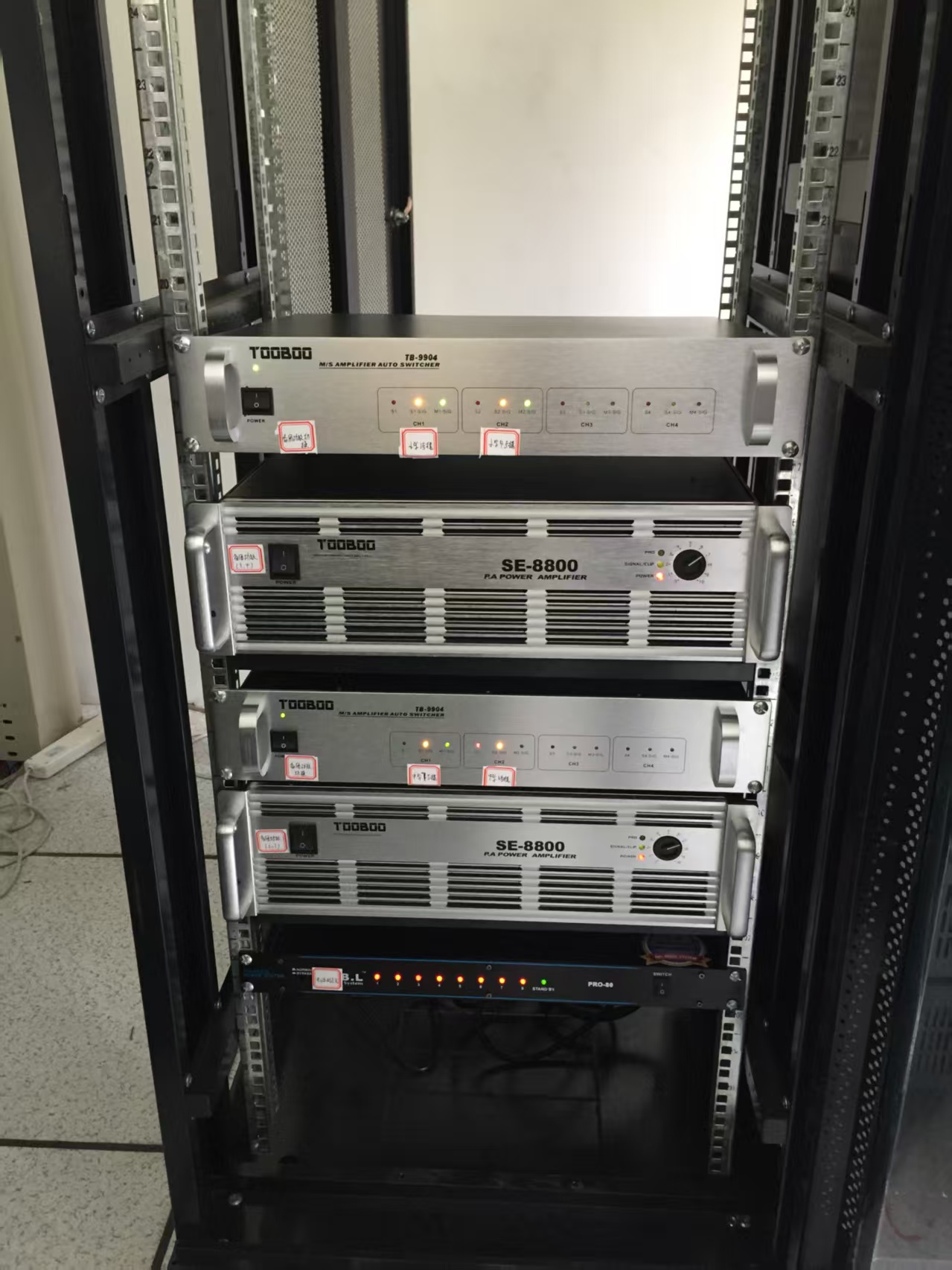

图为安装好的机柜效果图，是不是很感兴趣呀！

==================================================

上海凌雁电子科技有限公司是一家致力于专业音频系统设计、研发、销售的高科技企业。公司拥有先进的建筑声学技术团队，有着多年会议扩声、商业音响、公共广播、等系统的应用设计经验，专业为客户提供各种类型、各种场合的音频扩声及传输系统的解决方案。

简介：上海市松江区新桥中学创建于1958年，是松江区唯一一所公办完全中学，也是上海市二期课改第二轮实验学校。学校位于松江区东部经济发达的新桥镇，校园占地28930平方米，校舍占地24557平方米，建造有行政楼、教学楼并实验楼、信息中心、艺术楼、篮球馆、食堂、宿舍楼等6幢建筑。学校设施一流，校园内添置了电子显示屏、司令台，教室全部配有多媒体，另有音乐室、舞蹈房、美术室等......

项目背景：此次项目主要是为了实现上海新桥中学校园操场内平时课间体操音乐广播、校园运动会广播、领导讲话、等功能...校园的操场较为空旷，既要保证喇叭既有高音效果，又要保证广播音乐等歌曲的完美扩声效果，还要考虑到喇叭在室外风吹日晒和雷雨等天气因素，因此对喇叭的防水性，和防老化等材质因素有较高要求.....

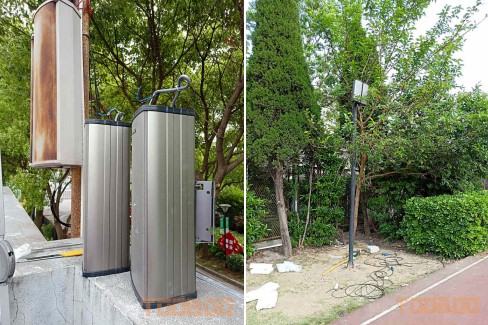

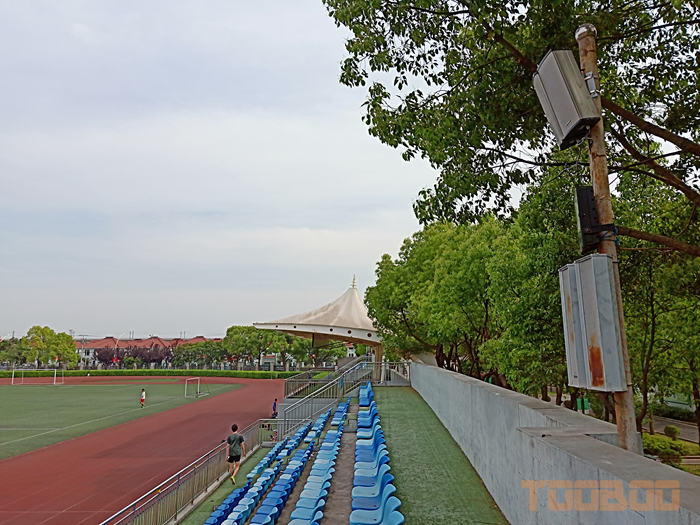

结合种种因素，上海凌雁科技为新桥学校（该田径场能够同时容纳两千多人）选用了80W铝合金豪华室外防水音柱（声压级: 额定/1M是112dB），共计12只。替换掉了老的生锈的室外音柱，该音柱既满足中高频人声明亮，又有播放广播音乐等歌曲时需要的中低频震撼效果，而且箱体材料比一般铝合金材质更加坚固耐用，还有防水、耐风蚀、抗老化、防锈等特点。 系统同时采用了TOOBOO品牌300米真分集远距离无线话筒，可以跑遍整个田径场360°无死角，现场还采用了TB-9917远程遥控播放器，可支持99首歌曲远程遥控播放！得到全校师生一致好评！

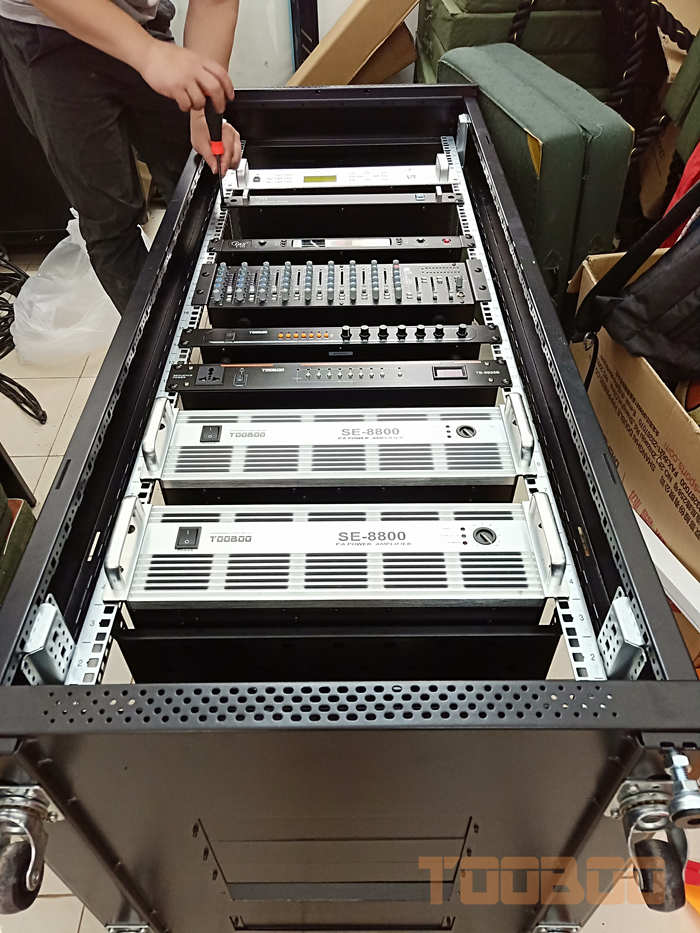

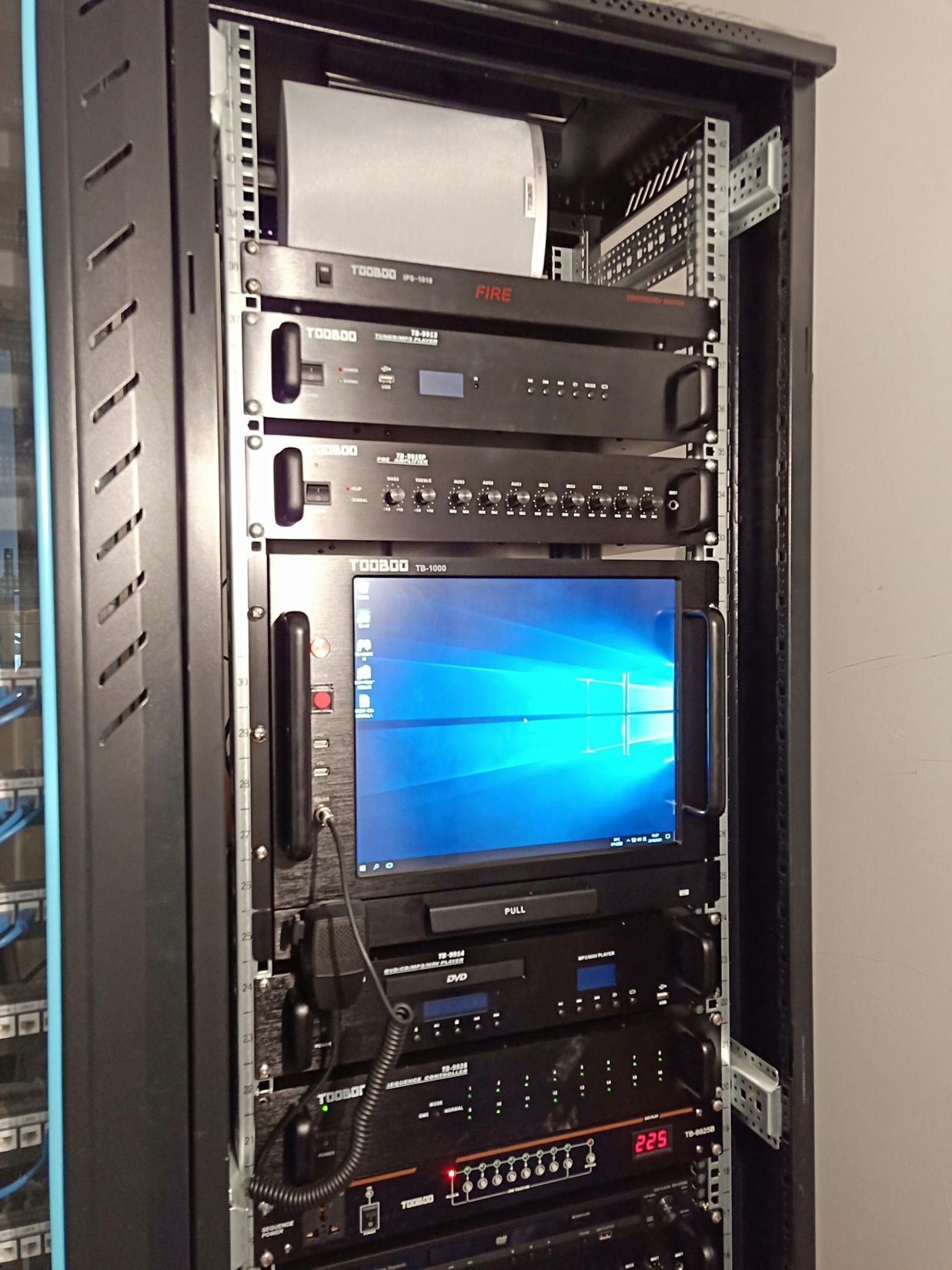

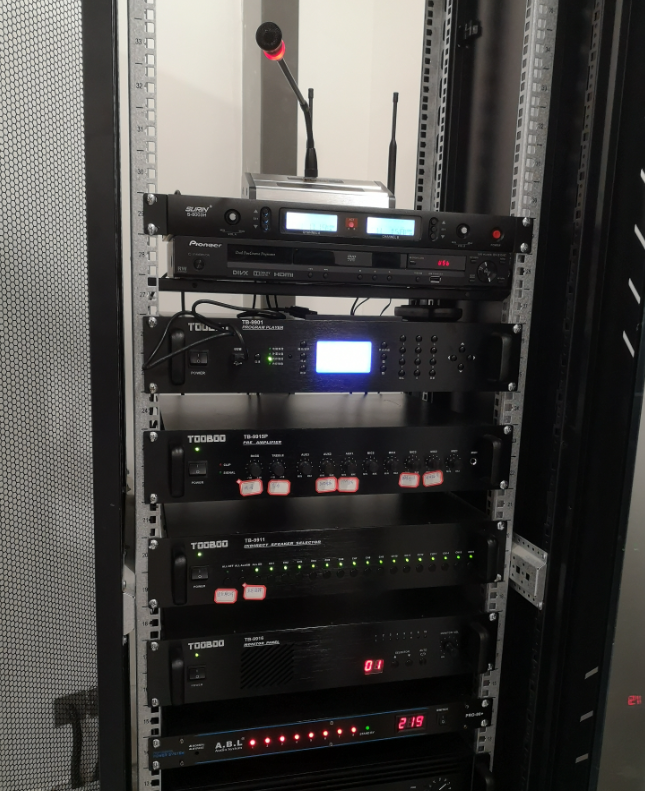

上图为安装好的机柜效果图...

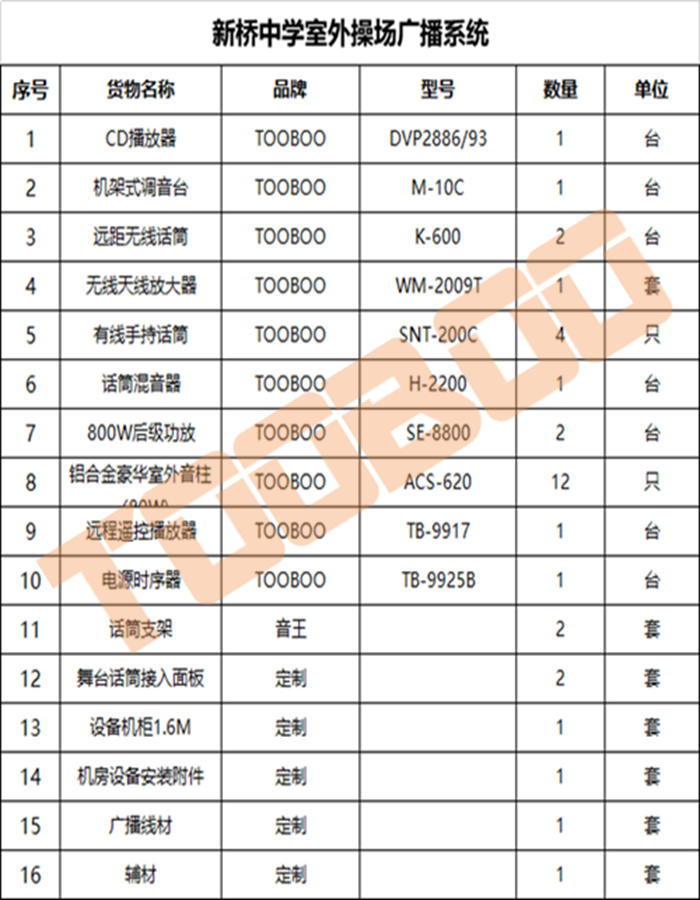

上图为凌雁科技为松江新桥中学配置的广播系统清单...

==================================================

上海凌雁电子科技有限公司是一家致力于专业音频系统设计、研发、销售的高科技企业。公司拥有先进的建筑声学技术团队，有着多年会议扩声、商业音响、公共广播、等系统的应用设计经验，专业为客户提供各种类型、各种场合的音频扩声及传输系统的解决方案。

简介：上海立信会计金融学院由原上海立信会计学院和原上海金融学院合并组建而成。上海立信会计学院前身为立信会计专科学校，始创于1928年，1992年更名为立信会计高等专科学校，2003年升格为本科院校并更名为上海立信会计学院；上海金融学院前身是始建于1952年的中国人民银行上海市银行学校，1987年升格为上海金融专科学校，1992年更名为上海金融高等专科学校，2003年升格为本科院校并更名为上海金融学院；2016年，两校合并成立上海立信会计金融学院。

项目背景：此次项目主要是改造上海立信会计金融学院田径场内校园广播，平时课间体操音乐广播、校园运动会广播、领导讲话等功能... 之前的喇叭老化严重，设备陈旧，线路损坏，部分喇叭不响等。校园的田径场较为空旷，既要保证喇叭既有高音效果，又要保证广播音乐等歌曲的完美扩声效果，还要考虑到喇叭在室外风吹日晒和雷雨等天气因素，因此对喇叭的防水性，和防老化等材质因素有较高要求.....

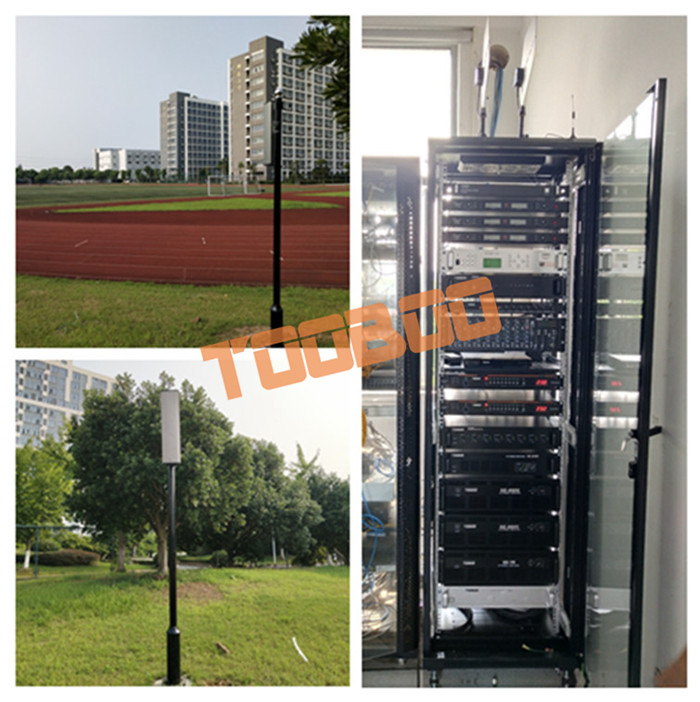

该田径场改造系统选用12只120W室外豪华铝合金音柱，声音清晰，保证全田径场任何一个地方都能听的清楚，无线话筒覆盖全场无死角，遥控播放音乐使用方便，后期升级简单方便。全校广播系统更新时可拓展、融合，不存在浪费设备现象。得到全校师生一致好评！

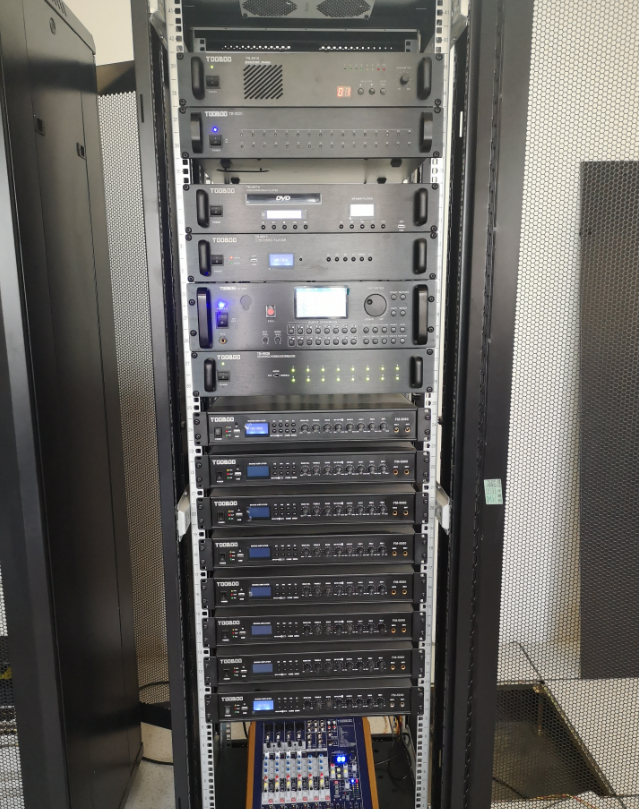

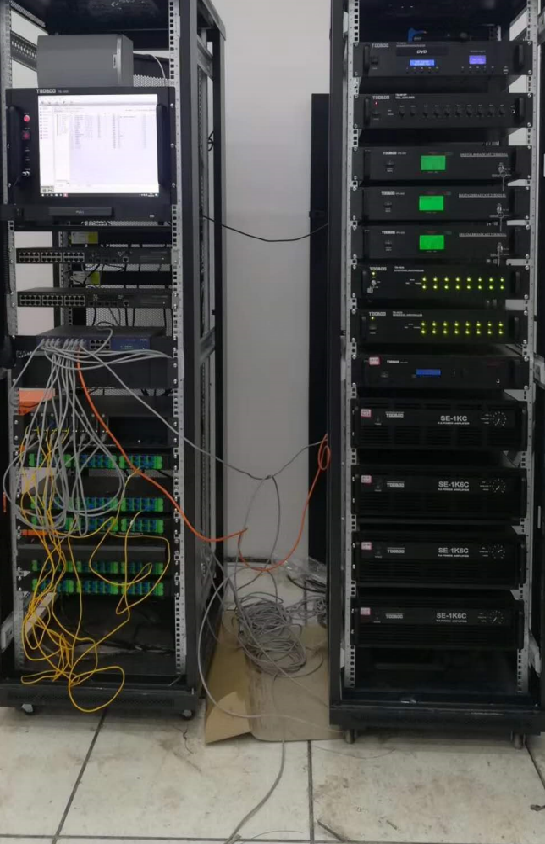

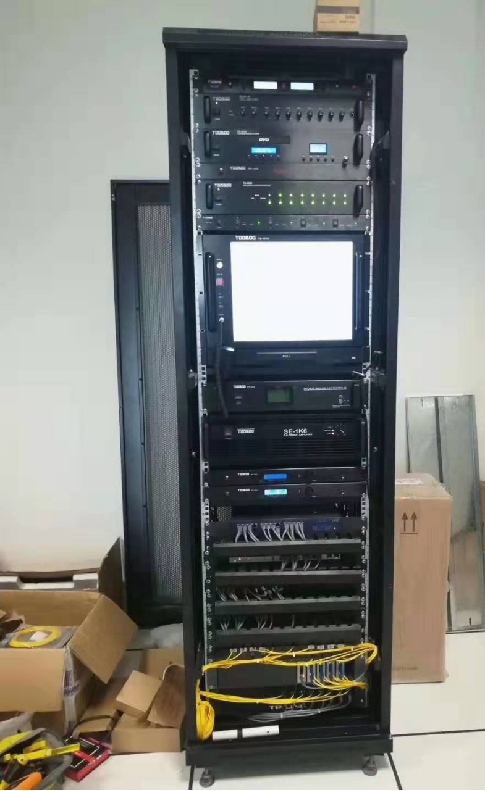

下图为安装好的机柜效果图：

==================================================

上海凌雁电子科技有限公司是一家致力于专业音频系统设计、研发、销售的高科技企业。公司拥有先进的建筑声学技术团队，有着多年会议扩声、商业音响、公共广播、等系统的应用设计经验，专业为客户提供各种类型、各种场合的音频扩声及传输系统的解决方案。

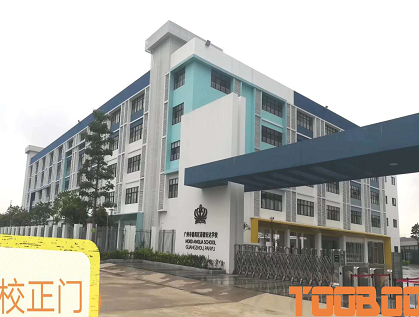

 简介：广州市番禺区诺德安达学校将于2020年9月迎来第一批学生，并将为1728名学生提供国际化的教学环境和设施。学校招收年龄在6岁至16岁之间的学生，为他们提供全新双语学习体验。学校将融合中西教育理念、推进中英双语教学。

重视教育，从校园各个角落，帮助校园构建全方位的智能的公共广播系统，让孩子们在科技中学习自己的未来。

     凌雁电子致力于公共广播系统领域，推动校园智能化发展 ， 应用TOOBOO网络广播系统一套，采用分布式勾结，可在主控室或分控站控制也可通过遥控器远程控制，大大减轻安装布线的繁琐，灵活操控。该系统，声音清晰，保证全学校任何一个地方都能听的清楚，无线话筒覆盖全场无死角，后期升级简单方便。全校广播系统更新时可拓展、融合，不存在浪费设备现象。得到一致好评！

下图是校餐厅一角的显示：

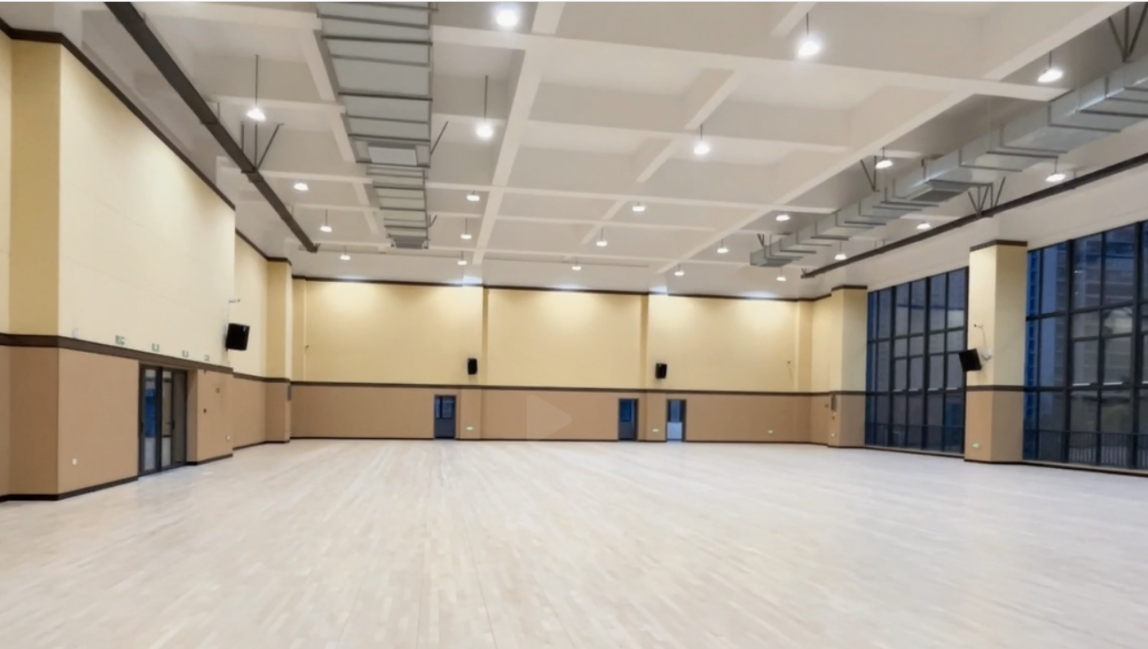

学校的室内操场，为了一些特殊天气建造的，在风霜雨雪的日子也可以让学生们剋活动，扩大孩子们的活动范围。

这个是校园外的扩音展示，更加便利于学生们的日常，易于沟通交流。

下图为TOOBOO网络广播系统的显示，主控室操作：

这个是学校的宿舍楼，干净整洁的环境，为学生们营造一种如室如家的氛围，让孩子们快乐的成长。

下图是校园教学楼一角及楼内喇叭的细节显示：

==================================================

上海凌雁电子科技有限公司是一家致力于专业音频系统设计、研发、销售的高科技企业。公司拥有先进的建筑声学技术团队，有着多年会议扩声、商业音响、公共广播、等系统的应用设计经验，专业为客户提供各种类型、各种场合的音频扩声及传输系统的解决方案。

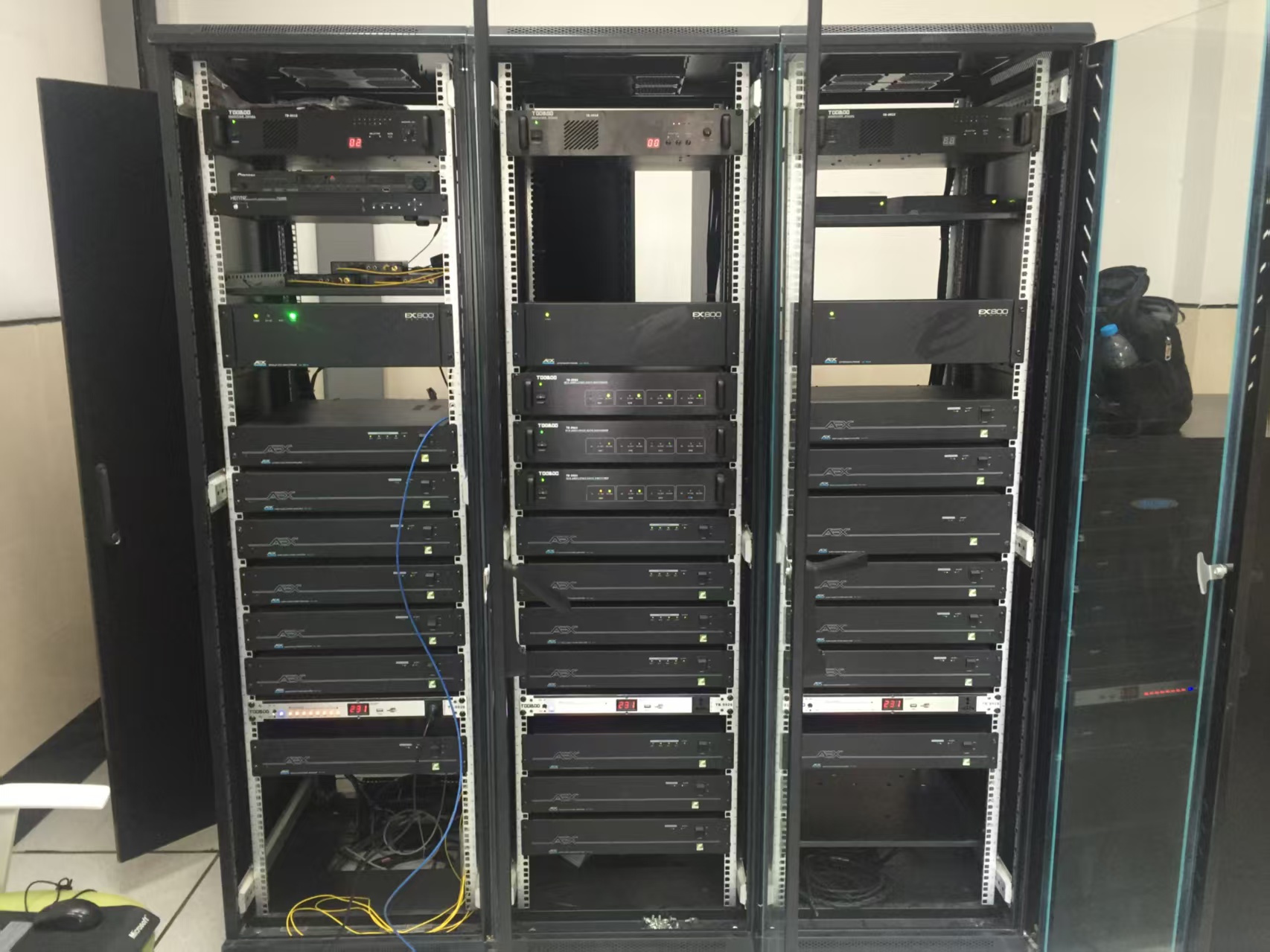

 上海市西南位育中学创办于1993年，很早问世的转制学校，2003年5月已通过创建区实验性示范性学校专家组的初审，成为徐汇区重要的教育资源。 项目背景：此次项目主要是针对的是西南位育中学的广播系统，实现校园内各类活动的需要，如室外扩音，消防呼叫，活动通知等。考虑到校园场所的特征：面积广，要求扩音范围大，加上一些自然的雨雪风霜等因素，室外设备除了很强的扩声效果之外还要求很强的耐腐蚀的效果。 下图为此次数字广播1000系统的机柜设备图-包含主机等一系列设备，一套的完整设计，满足校园类各种活动的需求。

     TB-1000是IP广播核心设备，专业机架式工控机箱体设计，采用钢结构，有较高防磁、防尘、防冲击能力；强大的自动/手动即时操作功能；超大容量音乐库储存功能，可编程定时播放输出，具有按天、周循环功能；具有抗震动、抗摔、读写速度快、功耗低等特点；安装广播系统服务器软件后，构成IP广播系统的管理控制中心，对广播系统各路音源信号控制，广播区域分配，终端信息的配置；系统提供灵活的终端点播管理功能，具备丰富的点播节目库，供后端点播终端灵活点播，支持多路终端同步点播管理；主机具有手握式紧急话筒（可设优先级），在紧急状况下，可全区紧急广播喊话。

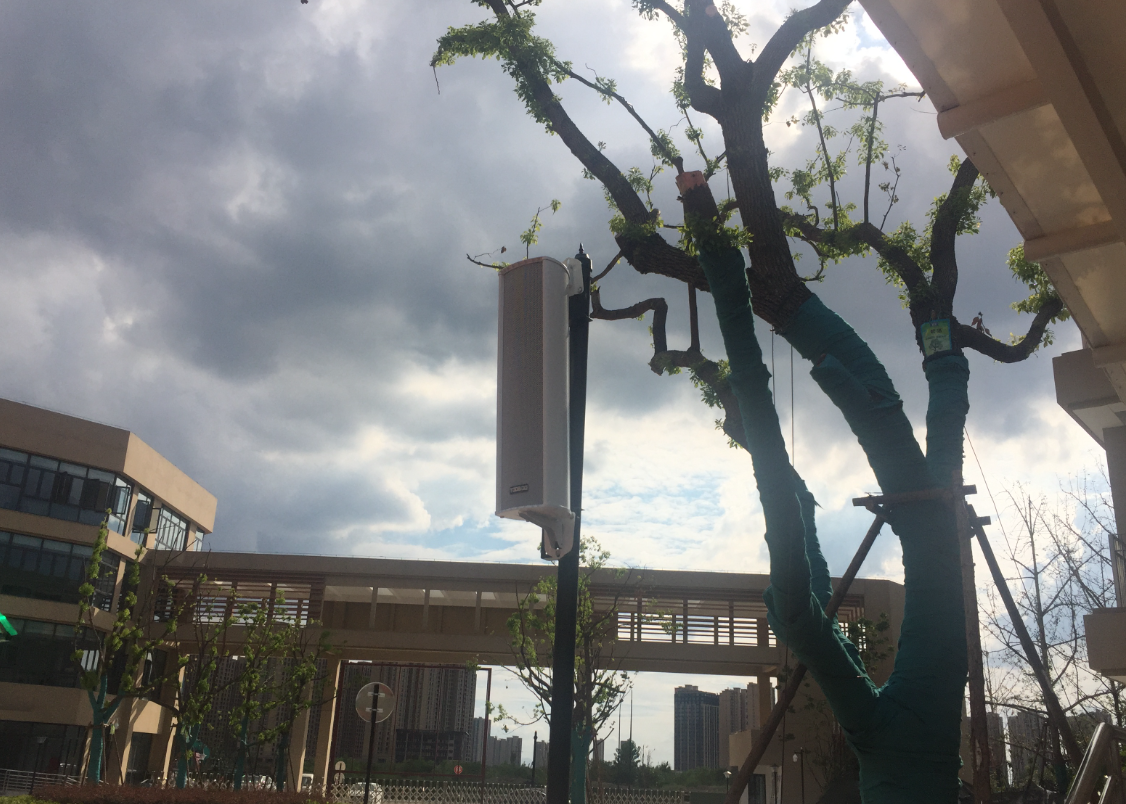

     下图为室外的音柱效果图，整体音柱造型美观，功能强大，扩声效果好，抗腐蚀。TOOBOO室外音柱系列还有各种型号，不同的尺寸大小和颜色，造型优美， 材料精致，防潮防腐性好，可根据实际情况选择适合的型号。

      在项目实施过程中严格按照公共广播的设计要求，整体设备不存在任何浪费，各个设备物尽其用，相辅相成。数字广播1000系统非常完善的实现校园的活动要求。凌雁科技致力于公共广播，为多所校园设计广播方案，获得一致好评！

上海凌雁电子科技有限公司

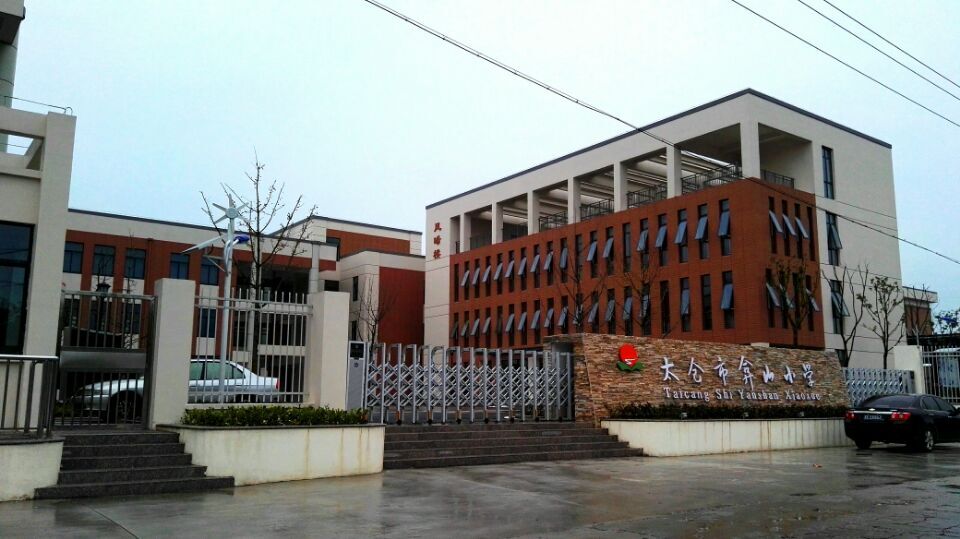

新落成太仓市的弇山小学，占地面积37426平方米，建筑面积19340.35平方米，建校规模为6轨36班，可容纳1620名学生就读。学校拥有书法教室、美术教室、音乐教室、科学教室、劳技教室、信息技术教室、未来教室、体育馆、舞蹈房、报告厅、图书馆、餐厅以及300米塑胶跑道等场地设施；同时，按照江苏省教育装备Ⅰ类标准配备了超短焦投影仪、电子白板、IP数字校园广播、数字展台等现代化教学设施。

新落成的太仓市弇山小学，占地面积37426平方米，建筑面积19340.35平方米，建校规模为6轨36班，可容纳1620名学生就读。学校拥有书法教室、美术教室、音乐教室、科学教室、劳技教室、信息技术教室、未来教室、体育馆、舞蹈房、报告厅、图书馆、餐厅以及300米塑胶跑道等场地设施；同时，按照江苏省教育装备Ⅰ类标准配备了超短焦投影仪、电子白板、IP数字校园广播、数字展台等现代化教学设施。

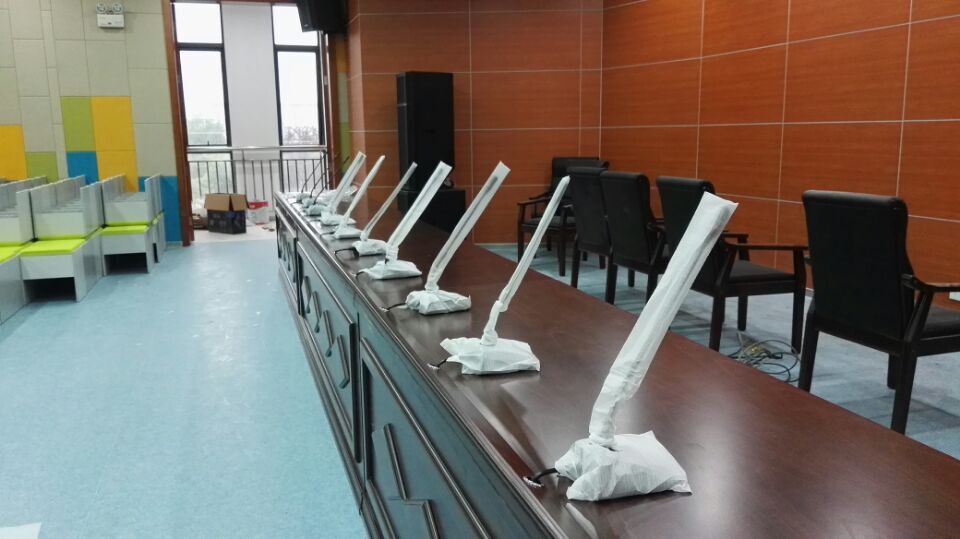

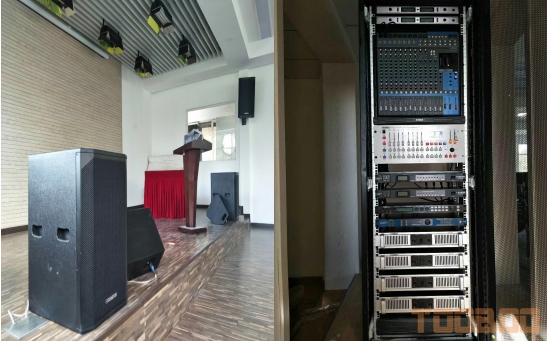

多功能厅，采用上海凌雁公司的TOOBOO手拉手会议系统及美国SOUNDTOP的专业扩声系统。

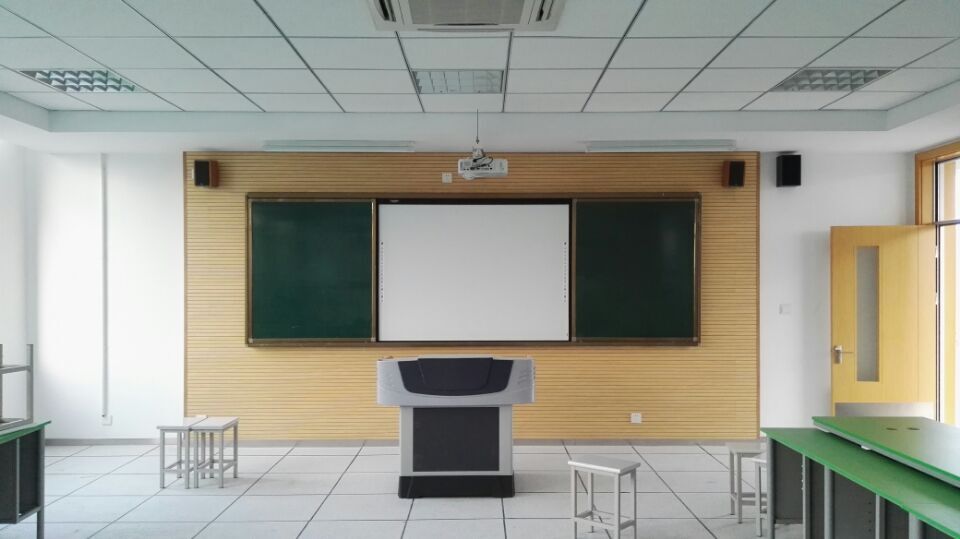

现代化的教室，IP数字点对点广播是基本配置。每间教室采用的6.5寸的教室专用木音箱，IP解码终端放置在每一个讲台里面。在每一间教室都可以点对点播放，也可以点播服务器的音乐。

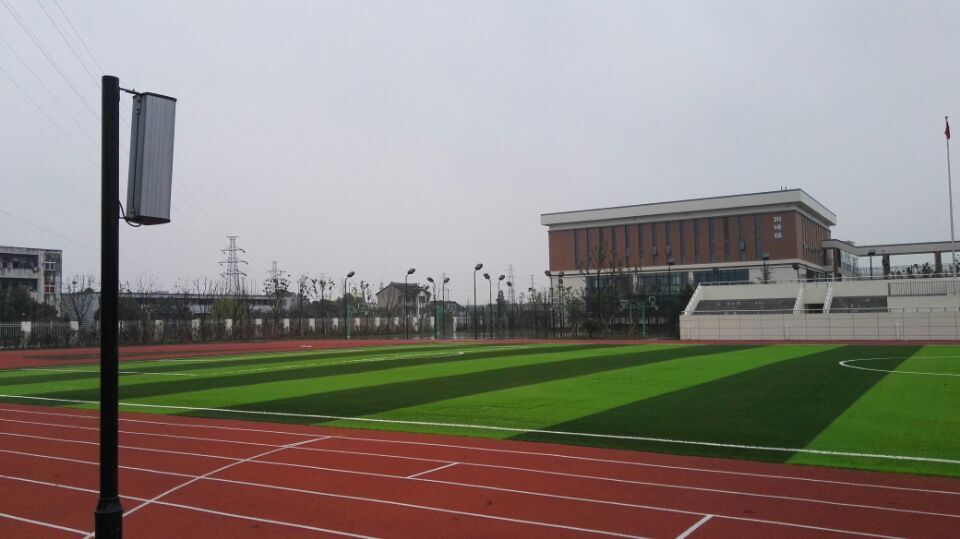

标准400M跑道，采用了TOOBOO品牌120W宽频铝合金防水音质，音色浑厚，铿锵有力！

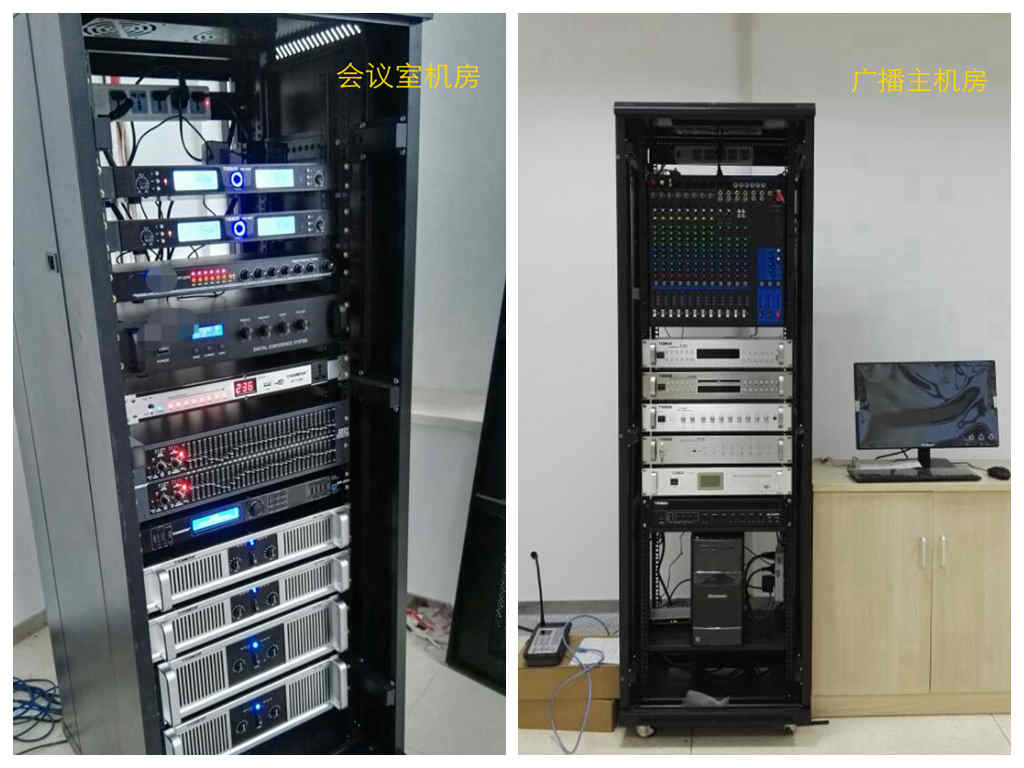

学校设置了三个设备机房，一个是广播主机房，体育室分机房，另一个是多功能厅设备机房。上图为施工安装现场。

==================================================

上海凌雁电子科技有限公司是一家致力于专业音频系统设计、研发、销售的高科技企业。公司拥有先进的建筑声学技术团队，有着多年会议扩声、商业音响、公共广播、等系统的应用设计经验，专业为客户提供各种类型、各种场合的音频扩声及传输系统的解决方案。

上海市徐汇区华建幼儿园采用我公司的数字广播/专业舞台灯光音响/多媒体投影等音视频系统。

华建幼儿园是隶属于徐汇教育局下的一所公办幼儿园。园内环境舒适、功能齐全。装修一新的校舍，室内设有：宽敞明亮的教室，每个教室配有钢琴、现代多媒体教育设备、液晶彩电、空调，以及幼儿专用盥洗室。除此之外幼儿园还拥有翻斗乐专用室、多媒体多功能厅，音乐教室等。

主楼机房采用澳大利亚公共广播TOOBOO品牌TB-1000数字音频系统，室外操场、跑道采用的IPS-202数字解码器，配合SE-8600功率放大器使用，18个教室均配有一只IPS-1030数字有源音箱用于接收学校定时广播打铃、发布通知等。

辅楼机房同样采用TB-1000系统作为工作站，配合主楼一起使用，既能独立控制又可以通过主楼机房来控制辅楼机房、辅楼过道等公共区域采用的IPA-120C数字功放、室外操场采用200米WM-1800真分集远距离无线话筒、扬声器采用WS-405Y室外防水音柱。

多功能活动室扩声系统采用美国专业音响SOUNDTOP品牌CL系列。

舞台还配置了三基色柔光灯和LED面光灯。

==================================================

上海凌雁电子科技有限公司是一家致力于专业音频系统设计、研发、销售的高科技企业。公司拥有先进的建筑声学技术团队，有着多年会议扩声、商业音响、公共广播、等系统的应用设计经验，专业为客户提供各种类型、各种场合的音频扩声及传输系统的解决方案。

TOOBOO数字音频系统在学校市场又一重要应用。

临湖小学/中学合计130个教室均采用我公司TB-1000点对点可寻呼，可点播的数字广播系统。

【基本概况】学校坐落于太湖之滨临湖镇浦庄，学校现有16个教学班，637名学生，教职工62名，教师本科学历比例92%，含苏州市学科带头人、区学科带头人、区学科骨干教师27名。

【内涵特色】学校以“厚德博爱，开慧启智”为办学理念，以“教书育人，惠泽一方”为办学使命，形成了以“厚”为文化内涵的校训，校风为“亲和自然，锐意进取”，教风为“明以传道，勤以授业，巧以解惑”，学风为“勤勉进德，潜心问学”。 学校具有一支优质的师资队伍，学生资源丰富；学校不断优化管理，努力提高办学内涵；尝试因材施教，全面推进素质教育，课程教学以“分层走班制教学”为立足点，全面树立教学质量核心目标，走“加强综合实践活动，培育全面发展人才”的特色之路，促进学生素质全面发展。学校注重学校文化建设，以学校易地新建为契机，全力打造“湖渔”特色校园文化，努力提升办学内涵。近几年来，师生在各类竞赛中频频获奖，学校被命名为首批苏州市教育现代化初中学校，先后荣获市德育先进学校、市依法治校先进学校等荣誉称号。教学质量综合考核多年被评为区一等奖，为高一级学校输送了大批优秀人才，得到社会各界的充分肯定，赢得老百姓的口碑。

学校于2012年10月易地新建，至2014年8月搬入新校区，12月将苏州市吴中区临湖第二中学更名为苏州市吴中区临湖实验中学，一所具有江南特色的12轨制现代化学校已呈现在吴中大地。

临湖中学部分广播系统清单：
